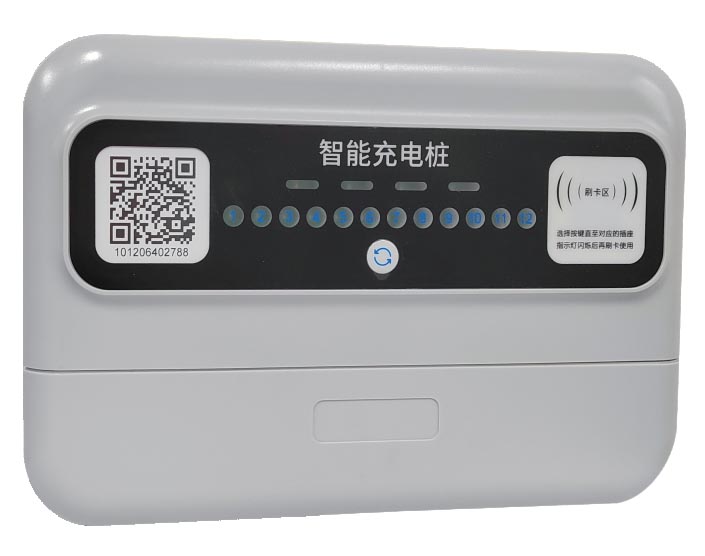

感谢使用智能充电桩,本产品是融合了智能安全充电技术和物联网技术的新一代产品,室内或户外均可安装,12路接口设计,最多可同时为12台设备充电。本公司为您提供国内领先的电动车充电物联网智能解决方案,实现电动车安全、智能充电。
产品规格
产品名称:智能充电桩
产品型号:XYG-12
额定电压:AC220V/50HZ
待机功率:小于3W满载
最大电流:20A满载
最大功率:4000W单路
最大功率:1500W
外接路数:12路交流
外壳材质:阻燃ABS
防护等级:IP54
环境温度:-25~+50°C
主机尺寸:342x232x60mm

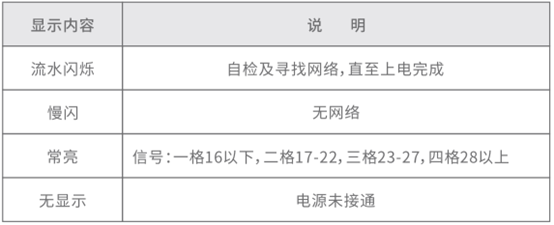

指示灯说明
注意:
信号强度>二格以上允许安装,如达不到请移动充电桩,直至信号达到安装标准。
安装步骤
1、把1个膨胀螺栓固定在墙上，螺钉头露出5mm。
2、充电桩背面顶端挂孔对准螺钉，挂上充电桩。
3、拧开防盗螺钉，打开维修板。
4、用工具捅开两侧螺钉孔，分别使用膨胀螺栓固定，
5、插座与充电桩线缆连接，连接前先用火/零线标签进行线缆标识
电源进线连接，务必在电源进线前端加装空气开关和漏电保护开关(20A)6、0
7、进行通电测试。
8、测试合格，安装上维修板。

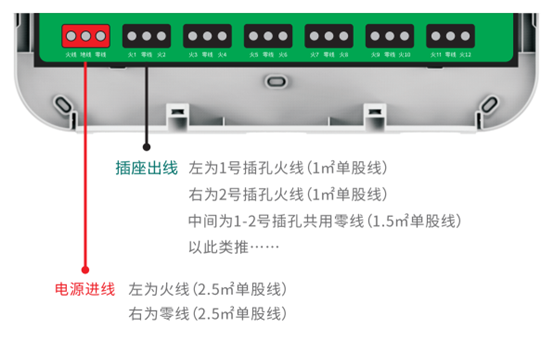

接线说明

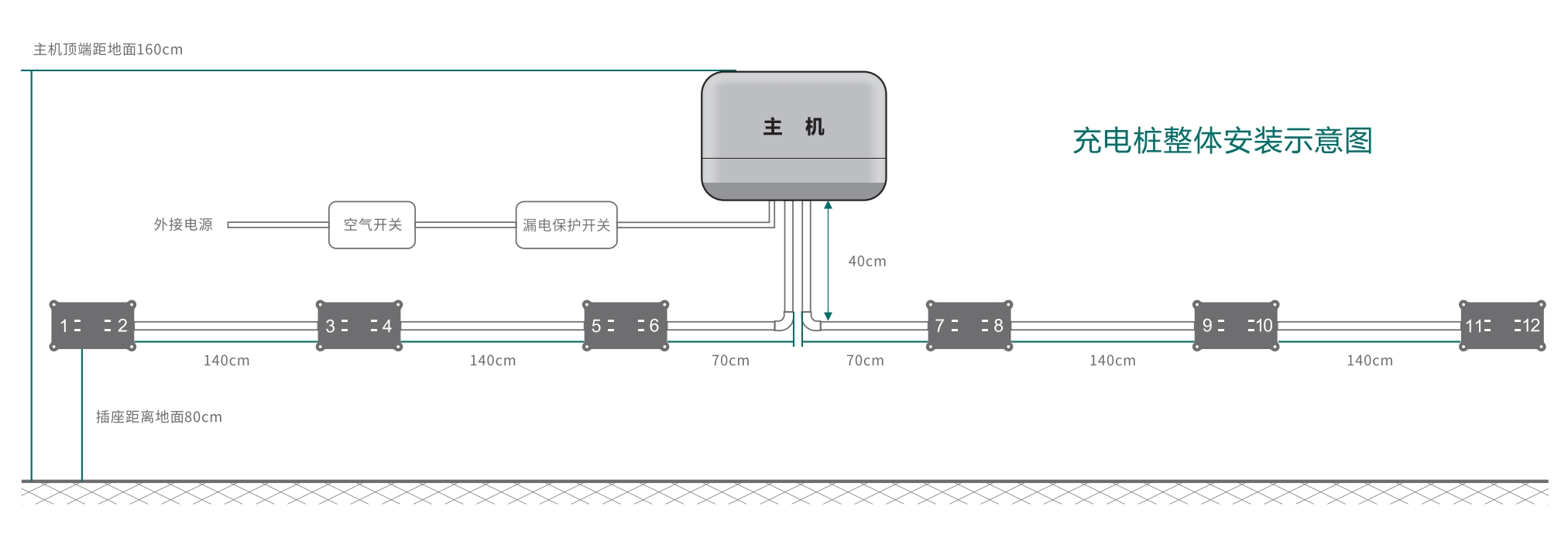

安装示意图
注意事项
1、充电桩不应安装在易燃易爆、地势低洼和可能积水的场所。
2、安装环境要求清洁,要求通风良好。
3、避免在极端温度下使用。
4、请勿直接接触雨水。
5、务必在电源进线前端加装空气开关和漏电保护开关(20A)。
6、所接的充电设备总功率及支路充电功率不得超过额定功率。
7、安装人员需有电工相关资质。
8、请不要自行拆解或维修本产品,以免造成产品损坏及人身伤害。
